在蘭州地（dì）區商業空（kōng）間（jiān）與高（gāo）端住宅裝修（xiū）維護中，蘭州石材結（jié）晶已成為提升地麵美觀度與延長使（shǐ）用（yòng）壽命的重要工藝（yì）。無論是新建項目交付前的表麵處理，還是（shì）既有建（jiàn）築翻新，專業（yè）的蘭州（zhōu）石（shí）材結（jié）晶（jīng）服務能（néng）夠有效（xiào）修複劃（huá）痕、增強（qiáng）光澤並提高抗汙能力。本文圍繞蘭州石材結晶的實際需（xū）求，深入（rù）解析石材（cái）結晶施工周期安排、石材結晶劑使用方法以及不同石材結晶處理方案三大核心環節，結合技術參數、典型場景與後（hòu）期養護建議，為物業、裝修（xiū）公司及業主提供可操作的技術指南。

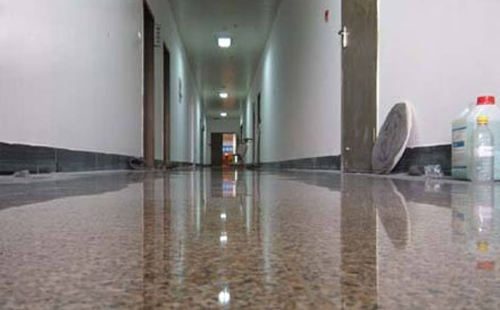

石材結晶施工周期安排：合理規劃工期與流程

蘭州石材結晶的施工（gōng）周期受（shòu）麵（miàn）積、石材類（lèi）型、汙（wū）染程度及環境條件等（děng）多重因素影響，需科學安排工序，避免影響（xiǎng）正常運營。標準（zhǔn）流程包括：表麵清潔、破損修補、研磨整平、結晶處理、質量驗收（shōu）五個階段。

以1000㎡的大理石地麵為例，常（cháng）規施工周期為5-7天。第一（yī）天（tiān）進行表（biǎo）麵清掃與除蠟（là），使用中性（xìng）清潔劑去除汙（wū）漬與舊防護層；第二至三天進（jìn）行多（duō）級研磨，采用50#-3000#金剛石磨片逐級打磨，消除劃痕（hén）並提升平整度；第四至六天（tiān）進行結晶處理，每遍（biàn）處理後需間（jiān）隔（gé）2小時以上再進（jìn）行下一遍；第七天（tiān）進行最終驗收與現場清理。

環境溫濕度對工期有顯著（zhe）影響。理想施工溫度為15-30℃，相對濕度低於70%。溫度過低（<10℃）會延緩結晶（jīng）反（fǎn）應速度，單遍處理時間（jiān）需延長30%-50%；濕度過高則易導致藥劑殘留，影響光澤度。例如，在某酒店大堂項目中，因冬季室內溫度（dù）僅8℃，結晶反應不充分（fèn），返工後調整施工時間至中午高溫段，效率提升40%。（案例數據（jù）顯示，合理安排施工時段可（kě）減少無效工時約2.5小時/天）

對於營業場所，建議采用分區施工、夜間作業（yè）方式，每完成200-300㎡即開放通行，最大限度減少對運營的影響。同時，施工前（qián）應（yīng）做好周邊設施保護（hù），避免藥劑飛濺造成二次汙染。

石材結晶劑使用方法：提升反應效率與光澤持久性

結（jié）晶劑是蘭州石（shí）材結晶的核心材料，其成分與使用方式直接影響處（chù）理效果。常（cháng）見結晶劑分（fèn）為酸性（含氟矽酸鹽）、堿性（含鎂鹽）和中性三類，需根據石材礦物成分選擇。

大理石（方（fāng）解石為主）宜采用酸性結晶劑，通過化學反應生成（chéng）硬（yìng）度更高的氟化鈣層。操作時將結晶劑（jì）均勻噴灑於地（dì）麵，配合鋼（gāng）絲棉或納米墊，使用晶麵機（轉速≥175rpm）進行（háng）研磨。每平方米用（yòng）藥量控製在15-20ml，過量使用易形成藥劑堆積，導致表麵（miàn）發白。例如，在某辦公樓翻新項目中，因結晶（jīng）劑用（yòng）量超標，局部區域出現霧狀殘留，經重新研（yán）磨後（hòu）恢複正常。（現場檢測顯示，正確用藥量可使（shǐ）光澤度提升至85-95光（guāng）澤單位，持續時（shí）間達6-8個月）

花崗岩（含石英、長石）則更適合堿性或中性結晶劑，避（bì）免酸（suān）性（xìng）物質侵蝕礦物結構。處理時建議采用“少藥多磨”原則，分2-3遍完成，每遍間隔1小時以上（shàng），確保反應充分。晶麵機配重建議為45-60kg，壓力過小則（zé）反應不充分，過大則（zé）損傷表麵。

結晶完成後，需用白色納米墊進行拋光收（shōu）尾，提升鏡麵效果。處理區域應封閉（bì）養護24小時後再投入使用，避免水漬汙染。

不（bú）同石材結晶處理方案：針對性技術選擇

不同石（shí）材因礦物（wù）組（zǔ）成、孔隙率和硬度差異，需製定差異化的蘭州石（shí）材結晶方案。常見石材處理要點如（rú）下：

大理石：易劃傷、易受酸蝕，結晶前需徹底清除鏽斑、水漬。對於淺色大理石（如爵士白），應避免使用含鐵成分的鋼（gāng）絲棉，改用銅纖維墊，防止金屬離子滲透導致變色。研磨時從100#開始，避免（miǎn）過度切削。

花崗岩：硬度高（gāo）（莫氏6-7級），需采用更粗粒徑磨片起磨（50#-100#），結晶過程耗時較長。黑色花崗岩（如中國黑）易顯現灰塵，建議增加（jiā）拋光遍數（shù），提升表麵致密性。

人造石與石英石：表麵為樹脂與石英砂複合，不適用傳統（tǒng）結晶（jīng）工藝。應采用專用拋光膏配合羊（yáng）毛墊（diàn）處理，避免高溫導致樹脂老（lǎo）化。

石灰石與砂岩：孔隙率高、結構（gòu）疏鬆，直接結晶易導致藥劑滲透不均（jun1）。建議先進行滲透型防護（hù）處（chù）理，封閉毛細孔後再進行輕度結晶，提升表麵耐磨性。（某博物館項目采用分級處理方案，對不同區域石材定製工藝，整體光澤均勻度提升至90%以上）

後期維護與定期保養：延長結晶層壽命

蘭州石材結晶（jīng）效果（guǒ）非永久性，需（xū）結合日常維護（hù）延長使用壽命。建議建立“日常清潔+季度保養”製度。日（rì）常使用中性清潔劑（jì）拖地，避（bì）免酸（suān）性清潔劑（如潔廁（cè）靈）接觸表麵。

每3-6個月進行一（yī）次輕度拋（pāo）光保養，使用納米墊配合少量結晶劑低速（<150rpm）拋光，可恢複80%以上光澤。若出現局部磨損或汙漬滲透，可進行局部補晶處理，無需整體返工。

定期檢測光澤度變化，使用光澤（zé）儀（yí）每季度（dù）測量關鍵區域，當平（píng）均（jun1）值低（dī）於70光澤（zé）單位時，建議安排全麵翻新（xīn）。通過科學的施工與係統化維護，蘭州石（shí）材結晶不僅能顯著改善空間視覺效果（guǒ），更能降低長期（qī）維護成本，實現美觀與實用的平衡。
